Kako spojnice za tračnice i šiljci za tračnice rade zajedno kako bi osigurali pričvršćivanje?

Spojnice za tračniceišiljci tračnicarade zajedno pružajući različite, ali komplementarne uloge pričvršćivanja: kopča pruža elastičnu silu stezanja za držanje tračnice na spojnoj ploči, dok šiljci pričvršćuju spojnu ploču na prag. Šiljci sprječavaju uzdužno pomicanje tračnice i spojne ploče, dok elastičnost kopče upravlja vertikalnim i poprečnim silama od kretanja vlaka i toplinskog širenja.

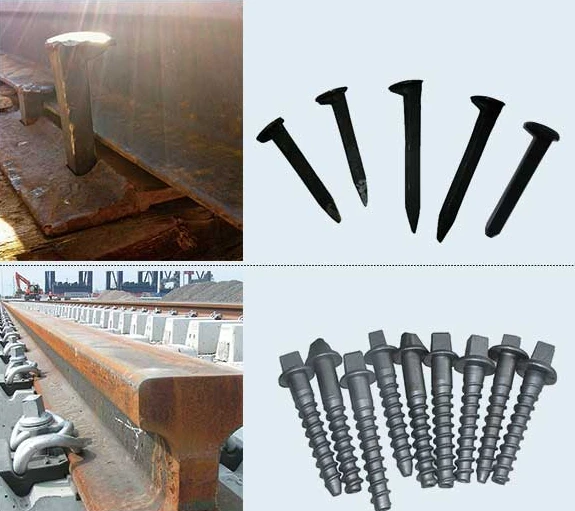

Šiljci za tračnice

• Funkcija:Šiljci, kao što su šiljci za pse ili šiljci s vijcima, zabijaju se u prag kako bi se osigurala vezna ploča.

• Mehanizam:Šiljci djeluju kao kruta veza između vezne ploče i praga, sprječavajući klizanje ploče.

• Vrste:Pasovi šiljci se koriste s drvenim pragovima, dok vijčani šiljci imaju navoje za sigurnije držanje u betonskim pragovima.

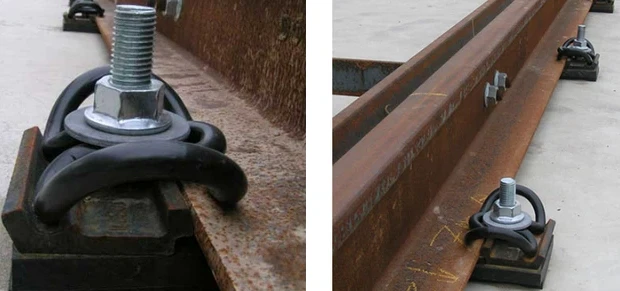

Spojnice za tračnice

• Funkcija:Stezaljka osigurava potrebnu silu stezanja kako bi se tračnica čvrsto držala na mjestu na veznoj ploči.

• Mehanizam:Kopča koristi svoju elastičnost za održavanje snažnog, dosljednog pritiska na šinu. Ovaj pritisak je kritičan za:

• Sprječavanje kretanja:Sprječava okomito ili vodoravno pomicanje tračnice.

• Upijajući učinak:Njegova fleksibilnost pomaže apsorbirati vibracije i udarnu energiju vlakova u prolazu.

• Omogućuje proširenje:Prilagođava prirodno širenje i skupljanje čelične tračnice uslijed promjena temperature.

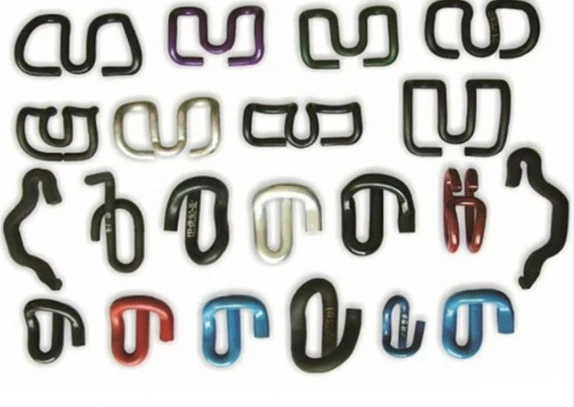

• Vrste:Spojnice su često izrađene od-čelika visoke čvrstoće i dolaze u različitim izvedbama, poput E-kopče ili Pandrol kopče.

• Šiljak osigurava sidro:Šiljak pričvršćuje veznu ploču za prag, tvoreći stabilnu bazu.

• Isječak daje napetost:Spojnica se zatim postavlja tako da vrši pritisak na samu tračnicu, povlačeći je prema dolje na veznu ploču.

• Usklađeno pričvršćivanje:Zajedno, oni pružaju potpuni sustav pričvršćivanja koji sprječava bočno ili okomito pomicanje tračnice, istovremeno dopuštajući manje pomake uzrokovane toplinskim promjenama i dinamikom vlaka.

GNEE ŠIRNICAnudi različite vrste željezničkih spojnih elemenata za ispunjavanje zahtjeva klijenata, kao što su elastična spojnica i stezaljka za tračnice, šiljci s vijcima za tračnice, plastični tipli, visokonatezni tračnični vijci s maticom, temeljna (vezna) ploča za tračnice, riblja ploča za tračnice, željezničko rame (umetak), riblji vijak, željeznička guma i EVA jastučić, itd. Uzorke i crteže dostavlja kupac, u skladu s tim proizvodit ćemo kvalificirane proizvode.
