Koje su primjene brzih spojnica u željeznici?
Stezaljka za šinu, koji se naziva i elastična stezaljka za tračnice, koristi se za pričvršćivanje tračnica zajedno sa željezničkim šiljkom, podlogom za tračnicu, svornjakom za tračnicu, spojnom šipkom tračnice. Obično se koristi i kao dio sustava za pričvršćivanje tračnica. Na željezničkoj pruzi postoji velika potražnja za tračnim spojnicama, oko 7000 komada po kilometru, što je izravno povezano sa sigurnošću željeznice.
Kao OEM & OBM proizvođač, GNEE RAIL je sposoban ne samo proizvesti širok raspon međunarodno uobičajenih tipova spojnica za tračnice, kao što su W Tension Clamp, e-Clip, Fast-Clip, SKL Tension Clamp, Nabla Blade, itd., već i prilagoditi proizvode prilagođene posebnim zahtjevima naših kupaca.
| Model | Promjer | Težina | Materijal |
| Vrsta III | Ø18 | 0,80kg/kom | 60Si2MnA |
| E1609 | Ø16 | 0,43 kg/kom | 60Si2MnA |
| E1809 | Ø20 | 0,61kg/kom | 60Si2MnA |
| E1813 | Ø18 | 0,62kg/kom | 60Si2MnA |
| E2001 | Ø20 | 0,80kg/kom | 60Si2MnA |
| E2007 | Ø20 | 0,80kg/kom | 60Si2MnA |
| E2009 | Ø20 | 0,80kg/kom | 60Si2MnA |
| E2039 | Ø20 | 0,80kg/kom | 60Si2MnA |
| E2055 | Ø20 | 0,80kg/kom | 60Si2MnA |
| E2056 | Ø20 | 0,80kg/kom | 60Si2MnA |
| E2063 | Ø20 | 0,80kg/kom | 60Si2MnA |
| PR85 stezaljka za tračnicu | Ø13 | 0,25 kg/kom | 60Si2MnA |
| PR309A | Ø19 | 0,85 kg/kom | 60Si2MnA |
| PR401 | Ø20 | 0,97 kg/kom | 60Si2MnA |
| PR415 | Ø20 | 0,95 kg/kom | 60Si2MnA |
| PR601A | Ø20 | 1,03 kg/kom | 38Si7 |
| SKL 1 | Ø13 | 0,48kg/kom | 60Si2CrA |
| SKL 3 | Ø13 | 0,48kg/kom | 60Si2CrA |
| SKL 12 | Ø13 | 0,53 kg/kom | 38Si7 |
| SKL 14 | Ø13 | 0,53 kg/kom | 60Si2MnA |
| Posebna kopča za tračnice | Ø13 | 0,48kg/kom | 60Si2MnA |
| Ruski željeznički klip | Ø18 | 0,58 kg/kom | 60Si2MnA |
| Deenik klip | Ø25 | 0,49-0,68 kg/kom | 60Si2MnA |
| Pojedinačni anti- | Ø20 | 0,25 kg/kom | 60Si2MnA |
| Krađa |

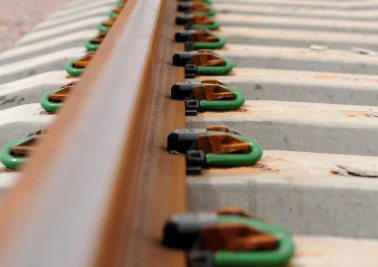

Brzi isječcikoriste se u željeznicama za pričvršćivanje tračnica na pragove, pružajući stabilnost i učinkovitost u aplikacijama u velikom-brzinom, teškom-tegnu i gradskom prijevozu. Njihove glavne primjene su omogućavanje brze i mehanizirane ugradnje, osiguravanje stabilnosti kolosijeka kroz dosljednu silu stezanja i apsorbiranje vibracija i udaraca od prolaznih vlakova.
Primarne primjene
- Brza i učinkovita montaža:Brze kopče dizajnirane su za brzu ugradnju i kompatibilne su s mehaniziranom opremom za polaganje tračnica, ubrzavajući početnu konstrukciju i održavanje.
- Osiguranje tračnica:Njihova primarna funkcija je sigurno pričvrstiti čeličnu tračnicu za temeljnu ploču ili prag, osiguravajući stabilnost i cjelovitost kolosijeka.
- Apsorpcija vibracija i udaraca:Elastičnost sustava kopči pomaže apsorbirati udarnu energiju vlakova koji prolaze, smanjujući udarce i vibracije koje se prenose strukturom kolosijeka.
- Stabilnost staze:Održavaju stalnu silu stezanja, sprječavaju pomicanje tračnica i ravnomjerno raspoređuju sile od rada vlaka na pragove.
Specifične vrste željeznica
- Brze-željeznice:Naširoko se koriste zbog svoje sposobnosti da pruže iznimnu stabilnost za vlakove koji putuju velikim brzinama.
- Te-željeznice:Prikladno za rukovanje ogromnim teretima u teškim-primjenama prijevoza.
- Gradski željeznički prijevoz:Primjenjuje se u sustavima lake željeznice i tramvaja, gdje su brza ugradnja i održavanje ključni.
- Tračnice s balastom i ploče:Sustavi se mogu koristiti i na tračnicama s balastom i na pločama.
Ostale funkcije
- Raspodjela opterećenja:Sustav je projektiran da izdrži i ravnomjerno raspodijeli različite sile koje stvara rad vlaka (vertikalne, vodoravne i uzdužne).
- Omogućavanje toplinske ekspanzije:Elastičnost sustava omogućuje potrebno širenje i skupljanje tračnica uslijed promjena temperature.
- Modularna fleksibilnost:Neki su moderni sustavi brzih spojnica dizajnirani da budu modularni, omogućujući prilagodbe i fleksibilnost u različitim scenarijima instalacije.
Usporedba Fast Rail Clip-a s drugim Rail-Clip-ovima
| Stavke za usporedbu | Brzi isječak | Ostali isječci |
| Strukturni dizajn - Metoda ugradnje | Postavlja se umetanjem okomito na tračnicu | Na primjer, Clip Type III može se umetnuti sa strane |
| Strukturalni dizajn - Sastavni dijelovi | Sastoji se od kopči (s izolacijskim čepovima), izolacijskih blokova mjerača, gumenih jastučića i ugrađenih željeznih baza, itd. Komponente se dobro uklapaju i imaju jedinstvene funkcije električne izolacije | Komponente mogu biti relativno jednostavne ili imati različite funkcije |
| Parametri izvedbe - Sila stezanja | Sila stezanja fc1504 je (10 ± 1,0) kN, a fc1306 3 kN | Sila stezanja kopče tipa I je relativno mala, dok je ona kopče tipa II i III relativno velika |
| Parametri izvedbe - Opružni hod | Hod opruge fc1504 kopče nije manji od 10 mm, a fc1306 kopče nije manji od 7 mm | Hod opruge kod svakog modela je drugačiji. Na primjer, hod opruge Clip Type III razlikuje se od onog kod Fast clip |
| Raspon primjene - Vrsta zapisa | Obično se koristi u tračnicama s balastom i široko se primjenjuje na nekim-željezničkim prugama u inozemstvu | Primjenjivo na različite tračnice kao što su tračnice s balastom, tračnice bez balasta i tračnice podzemne željeznice u skladu s njihovim performansama |
| Raspon primjene - Brzina vlaka | Prikladno za-brze vlakove | Neke su kopče prikladnije za željeznice srednjih-brzina |
| Održavanje i podešavanje - Podešavanje mjerača | Postignuto zamjenom različitih specifikacija izolacijskih mjernih blokova, s rasponom od -8 mm do +4 mm | Na primjer, pomicanjem spojnih ploča, podešavanjem podmetača itd., što se razlikuje od Fast clip-a |
| Održavanje i podešavanje - Zamjena i održavanje | Uz složenu strukturu, možda će biti potrebno koristiti posebne alate za uvlačenje kopče u određeni položaj za rad | Neke se kopče mogu izravno rastaviti i postaviti bez posebnih alata |
GNEE ŠIRNICAnudi širok raspon proizvoda i usluga, uključujući OEM i OBM sustave za pričvršćivanje tračnica za konvencionalne, velike-brze, teške-tegove i metro aplikacije. Njegov portfelj uključuje obujmice za tračnice, jastučiće, spojne ploče, vijke i druge specijalizirane komponente. Sveobuhvatni laboratorijski kapaciteti osiguravaju da svi proizvodi zadovoljavaju rigorozne standarde, uključujući EN 13146, EN 13481 na međunarodnoj razini i domaće standarde za tuberkulozu u Kini.
