U projektiranju željezničke infrastrukture, odabir profila tračnica nije samo stvar usklađivanja fizičkih dimenzija. Za voditelje projekata, službenike za nabavu i inženjere pruge, odabir115RE tračnica(također označen kao TR57 u nekim referencama) uključuje balansiranje kapitalnih izdataka (CapEx) s dugoročnim-operativnim izdacima (OpEx) za održavanje pruge.

Ovaj vodič ispituje odluke o strateškom inženjeringu i nabavi oko profila 115RE. Analiziramo njegov strukturni kapacitet u usporedbi s težim dionicama tračnica, procjenjujemo ekonomičnost novih u odnosu na relejne (rabljene) tračnice i ističemo kritična razmatranja integracije sustava.

1. Ekonomika sustava: Odabir 115RE naspram . 136RE

Jedno od najčešćih razmatranja u-inženjeringu tračnica za teške uvjete rada je odabir između tračnica 115RE (56,9 kg/m) i težih tračnica 136RE (67,4 kg/m). Odluku prvenstveno diktiraju tri radna parametra: osovinsko opterećenje, godišnja bruto tonaža (MGT) i ciljna radna brzina.

• Pragovi osovinskog opterećenja:Profil 115RE optimiziran je za standardna osovinska opterećenja do 25–30 tona. Za teretne linije klase I koje prevoze teški ugljen ili željeznu rudaču gdje osovinska opterećenja prelaze 32 tone, preporučuje se nadogradnja na 136RE kako bi se spriječilo pretjerano savijanje tračnica i unutarnji zamor.

• Industrijska i troškovna učinkovitost:Za industrijske sporedne kolosijeke, kratke tračnice i lučke objekte gdje su brzine obično ispod 40 mph (64 km/h), veća krutost na savijanje 136RE nije strukturalno potrebna. Određivanje 115RE umjesto toga može smanjiti početne troškove nabave željeznice za približno 15% po milji pruge.

• Logističke uštede:Budući da je 115RE lakši od 136RE (56,9 kg/m u odnosu na. 67.4 kg/m), troškovi dostave po -milji staze proporcionalno su niži. Ovo je kritično razmatranje za željezničke pruge za daljinsko rudarenje i sječu gdje logistika kopnenog tereta čini veliki dio proračuna projekta.

2. Metalurški odabir: Standardno u odnosu na -kaljeno (HH)

Uobičajena zabluda u nabavi tračnica je da su sve tračnice 115RE metalurški identične. Dvije tračnice s identičnim presjekom 115RE-mogu pokazivati ​​značajno različite stope trošenja, ovisno o toplinskoj obradi i mikrostrukturi:

• Standardni perlitni čelik (260–300 HBW):Najprikladnije za ravne (tangentne) staze i jarde male{0}}tonaže. Vrlo je rastegljiv i isplativ-, ali će se brzo bočno trošiti na zavojima.

• Glava-kaljeni čelik (320–390 HBW):Podvrgnut-linijski ili izvan-linijski ubrzanom hlađenju tijekom valjanja. Ovo pročišćava perlitni međulamelarni razmak, čineći površinu glave vrlo otpornom na plastično tečenje i valovitost. Glav{4}}kaljeni 115RE uvijek treba specificirati za radijuse krivina ispod 600 metara (ili preko 3 stupnja zakrivljenosti) kako bi se produžio interval između ciklusa brušenja tračnica dva do tri puta.

3. Spojena tračnica u odnosu na kontinuiranu zavarenu tračnicu (CWR)

Prilikom postavljanja 115RE, izbor između zglobne tračnice (koristeći spojne šipke/ribaste ploče) i kontinuirane zavarene tračnice (CWR) diktira strukturno ponašanje sustava:

• CWR sustavi:Uklonite spojeve tračnica zavarivanjem pojedinačnih duljina sučeonim ili aluminotermičkim zavarivanjem. CWR značajno smanjuje udarne-sile kotača, produljuje život praga i smanjuje rad na održavanju. Međutim, CWR akumulira znatna toplinska naprezanja tijekom temperaturnih promjena, što zahtijeva robusna sidra za tračnice i teška balastna ramena kako bi se spriječilo izvijanje tračnice.

• Zglobni sustavi:KoristitiAREMA spojne šipke s 4 rupe ili 6 rupa. To omogućuje da se tračnica slobodno širi i skuplja unutar razmaka rupa za vijke. Dok je spojena tračnica jeftinija za početnu ugradnju i idealna je za nestabilna tla gdje dolazi do pomaka, to rezultira većim dinamičkim opterećenjima na spojevima, ubrzavajući lokalizirano izravnavanje glave i degradaciju balasta.

4. Kritična kontrolna lista kompatibilnosti za druge materijale tračnica

Profil tračnice ne radi izolirano. Prilikom nabave 115RE, timovi za nabavu moraju provjeriti kompatibilnost s pripadajućim komponentama kako bi se izbjegla kašnjenja u sklapanju na terenu:

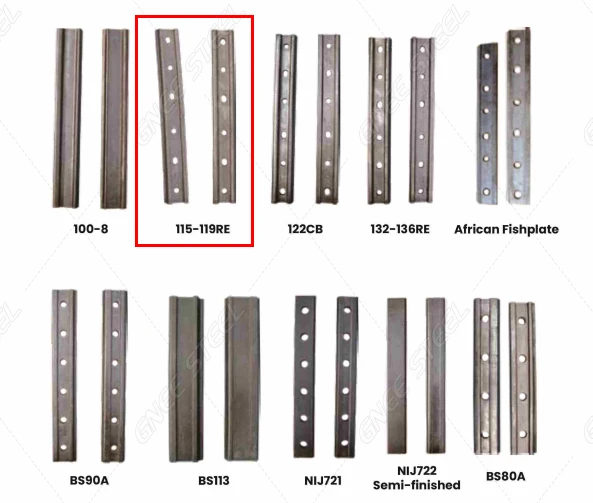

• Zglobne šipke:Pobrinite se da obrazac bušenja spojne šipke (razmak rupa za vijke) odgovara standardnim AREMA specifikacijama (npr. razmak 3-1/2" x 6" x 6" ili 3-1/2" x 6") i odgovara prethodno izbušenim rupama na krajevima tračnica 115RE.

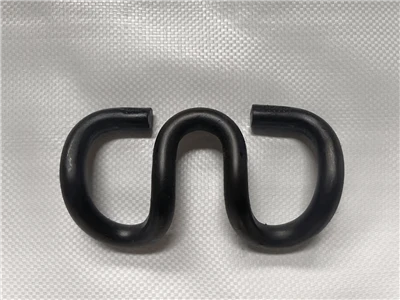

• Elastični zatvarači i kopče:Nožni-opterećenje elastičnih kopči (npr. e-kopči ili SKL zateznih stezaljki) mora biti usklađeno sa specifičnimširina baze(139,70 mm) dijela 115RE kako bi se osigurao dovoljan torzijski otpor, posebno u CWR instalacijama.

• Vezne ploče/bazne ploče:Standardne ploče moraju imati sjedalo za tračnice dizajnirano točno za širinu baze od 5-1/2 inča (139,70 mm). Pokušaj ugradnje 115RE u sjedala namijenjena za upaljačASCE profilirezultirat će neravnomjernim opterećenjem i mogućim kvarom spojne ploče.

FAQ

• Koja je najveća sigurna brzina za prijevoz putnika željeznicom 115RE?

Ograničenje brzine određeno je klasom geometrije kolosijeka (prema FRA, TSI ili ekvivalentnim propisima), a ne samo težinom profila tračnice. Međutim, zbog svoje krutosti na savijanje, 115RE se redovito odobrava za-brze regionalne putničke operacije do 79–110 mph (127–177 km/h), pod uvjetom da je instaliran kao kontinuirana zavarena tračnica (CWR) na visoko-kvalitetne betonske ili drvene pragove.

• Kako mjerite granice okomitog i bočnog trošenja na tračnici 115RE u uporabi?

Istrošenost tračnica prati se pomoću mehaničkih čeljusti ili laserskih -uređaja za mjerenje profila. Prema standardnim smjernicama za održavanje AREMA-e, 115RE se obično smanjuje ili se planira za zamjenu kada okomito trošenje glave dosegne 3/8 inča (približno . 9.5 mm) ili bočno trošenje čeonog stupnja dosegne 1/2 inča (12,7 mm), ovisno o brzini i klasi strune.

• Može li se tračnica 115RE miješati s lakšim tračnicama ASCE tijekom popravka tračnice?

Miješajući profili su mogući, ali zahtijevaju upotrebu specijaliziranih kompromisnih spojnih šipki (offset riblje ploče) ili kompromisnih zavara. Budući da 115RE ima drugačiju visinu (168,28 mm) i širinu glave od lakših profila (poput ASCE 85 ili 90ARA), standardna ravna spojna šipka ne može poravnati trčne površine. Korištenje ispravnih kompromisnih spojeva ključno je za izbjegavanje teških stepeni{6}}spojeva koji uzrokuju lokalizirana oštećenja kotača.

• Koliki je očekivani životni vijek Head-Hardened (HH) 115RE tračnice?

U smislu kumulativne tonaže, -kaljena tračnica 115RE na tangentnoj stazi može izdržati otprilike 400 do 600 milijuna bruto tona (MGT) prometa prije nego što dosegne svoje granice trošenja. Na oštrim zavojima, ovaj životni vijek može se smanjiti na 100-200 MGT, što zahtijeva sustave podmazivanja i redovito preventivno brušenje tračnica kako bi se povećao životni vijek.
