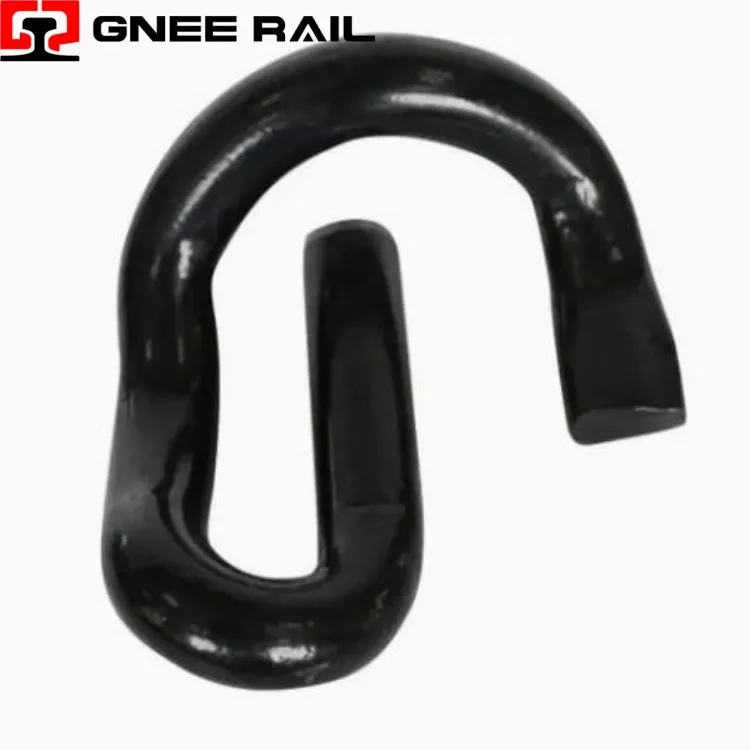

Sustav pričvršćivanja šine E Clip
Željeznička E{0}}kopča je elastična komponenta za pričvršćivanje od opružnog čelika u obliku slova "E" koja pričvršćuje tračnice na betonske ili drvene pragove u sustavima željezničkih tračnica. Proizvedena od visoko-legure opružnog čelika kao što je 60Si2MnA, ova samo-zatezna kopča pruža kontinuiranu silu stezanja kroz svoj osebujni geometrijski dizajn. E-Clip radi bez navoja, oslanjajući se na elastičnu deformaciju kako bi održao dosljedno opterećenje nožnih prstiju dok se prilagođava toplinskom širenju, dinamičkim vibracijama i opterećenjima kotača.
Tehničke specifikacije:
| Parametar | Specifikacija | Tipična vrijednost/raspon |
|---|---|---|
| Grade materijala | Legura opružnog čelika | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Raspon tvrdoće | HRC | 42-48 |
| Opterećenje prstiju (16 mm promjera) | kgf | 500-700 |
| Opterećenje prstiju (18 mm promjera) | kgf | 750-900 |
| Opterećenje nožnog prsta (20 mm promjera) | kgf | 1100-1400 |
| Život umora | Ciklusi | 5 milijuna bez prijeloma |
| Maksimalna sila opruge | kN/kopča | 14 |
| Primjenjive vrste tračnica | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Perspektiva instalacije i održavanja:
- Za pravilno umetanje i uklanjanje zahtijeva specijalizirane alate za zatezanje
- Nema potrebe za prilagodbom zakretnog momenta zahvaljujući dizajnu bez navoja koji se samo{0}}zateže
- Vizualni pregled moguć bez rastavljanja za brzu provjeru stanja
- Preporučena dubina umetanja od 10-12 mm otklona za optimalan vijek trajanja
- Razmak između stražnjeg luka i ramena mora biti unutar specifikacije od 3-9 mm
Održavanje i operativna perspektiva
- Omogućuje maksimalnu silu stezanja od 14 kN po kopči za sigurnost tračnica
- Postiže 5 milijuna ciklusa zamora bez loma pod standardnim opterećenjem
- Koncentracija kritičnog naprezanja smještena na unutarnjoj zakrivljenosti stražnjeg luka
- Održava otpornost na puzanje i torzijsku stabilnost za zavarene tračnice
- Raspon tvrdoće od HRC 42-48 osigurava elastični oporavak nakon deformacije
Gnee Professional dobavljač
