Sustav pričvršćivanja šine E Clip

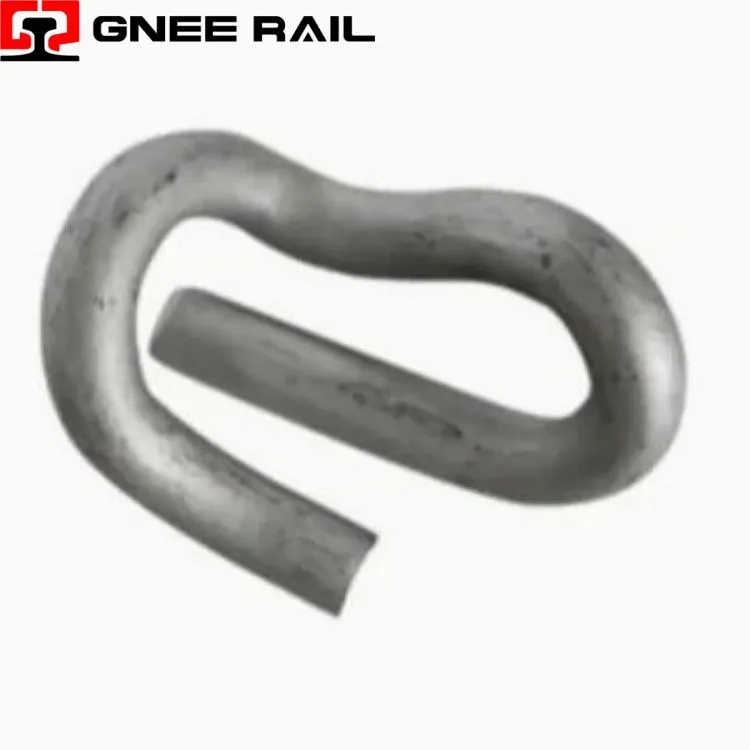

Željeznička E-Clip kovana je elastična tračnica izrađena od opružnog čelika visoke -gradnje. Njegova jedinstvena geometrija E-oblika osigurava konstantno opterećenje prstiju za držanje tračnica na pragovima pod dinamičkim silama vlaka. Bez vijaka ili navoja, oslanja se na elastični otklon za apsorbiranje vibracija, otpornost na puzanje tračnica i održavanje stabilnosti kolosijeka. Široko se koristi u te-tegobnim, putničkim i tranzitnim prugama diljem svijeta.
Tehničke specifikacije:
| Parametar | Opis | Tipična vrijednost |
|---|---|---|
| Materijal | Opružni čelik prema EN 10089 ili ekvivalentu | 60Si2Mn / 51CrV4 |
| Promjer žice | Standardni okrugli promjer šipke | 16 mm – 20 mm |
| Opterećenje nožnih prstiju | Sila stezanja po instaliranoj obujmici | 10 – 14 kN |
| Život umora | Ciklusi prije rizika od prijeloma | Veći ili jednak 5 milijuna |
| Vrste tračnica za primjenu | UIC / BS / AREMA profili | UIC54, 115RE, BS113A |
| Površinska obrada | Vrsta zaštite od korozije | Dip za ulje / pocinčano |
| Radna temperatura | Ambijentalni raspon staze | -40 stupnjeva do +60 stupnjeva |
Perspektiva instalacije i održavanja:
- Održava silu stezanja čak i nakon milijuna ciklusa opterećenja kotača.
- Sprječava prevrtanje tračnica i širenje kolosijeka na oštrim zavojima.
- Nema postupnog otpuštanja kao kod sustava s vijcima – elastični dizajn se-samozaključava.
- Podnosi iznenadna udarna opterećenja bez krhkog loma.
- Bez{0}}siguran dizajn: vidljivi gubitak spojnice ukazuje na potrebu za zamjenom.
Održavanje i operativna perspektiva
- Jednodijelna-konstrukcija eliminira labave male dijelove na gradilištu.
- Montira se samo pomoću hidrauličkog ili ručnog alata za zatezanje.
- Tijekom primjene nije potreban momentni ključ ili kalibracija zatezanja.
- Može se ukloniti i ponovno upotrijebiti ako otklon ostane unutar granica.
- Sprječava netočnu montažu zbog jednostavne geometrijske orijentacije.
