Rail skl Clip sustav pričvršćivanja

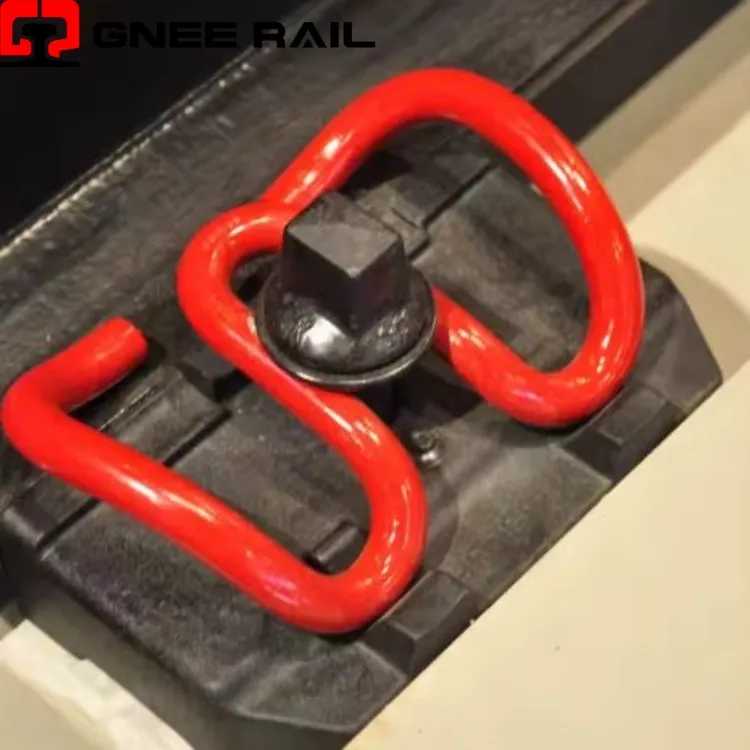

SKL kopča je elastična tračna kopča bez-navoja s karakterističnim tijelom dvostruke-zavojne opruge. Izrađena od opružnog čelika visoke -grade, stvara konstantno opterećenje nožnih prstiju putem elastičnog otklona. Stezaljka radi s nagnutom vodilicom i vijčanim šiljkom za sigurno držanje podnožja tračnice na betonskim pragovima. To je standardni sustav pričvršćivanja za moderne željeznice velikih-brzina i te-tegoba.
Tehničke specifikacije:
| Parametar | Standardni zahtjev | Tipična vrijednost |
|---|---|---|
| Obitelj tipa isječaka | SKL serija | SKL-12 / SKL-14 / SKL-21 |
| Promjer žice | Opružna čelična šipka | 13,0 mm ± 0,2 mm |
| Vrsta čelika | EN 10089 standard | 60Si2CrA / 51CrV4 |
| Površinska zaštita | Antikorozivni premaz- | Pocinčano/crni oksid |
| Instalacijski otklon | Radno proljetno putovanje | 11 mm ± 1 mm |
| Minimalno opterećenje nožnih prstiju | Pri navedenom otklonu | 10 kN po stezaljci |
| Maksimalno opterećenje nožnih prstiju | Pri navedenom otklonu | 14 kN po stezaljci |
| Zahtjev za umor | Bez loma | 5 milijuna ciklusa |
Perspektiva instalacije i održavanja:
- Pristaje izravno na lijevana ramena bez potrebe za posebnim adapterima za tračnice
- Radi s većinom međunarodnih željezničkih profila uključujući UIC54 i UIC60
- Zahtijeva određeni kut vodeće ploče koji odgovara nagibu baze tračnice
- Kompatibilan s izoliranim i ne{0}}izoliranim sklopovima za pričvršćivanje
- Standardne komponente odgovaraju više vrsta pragova različitih dobavljača
Održavanje i operativna perspektiva
- Omogućuje kontinuirano stezanje pod ekstremnim temperaturnim promjenama od -40 stupnjeva do +60 stupnjeva
- Istovremeno apsorbira i vertikalna opterećenja kotača i bočne sile na tragu
- Održava električni otpor kada se koristi s izoliranim vodećim pločama
- Otporan na trajnu deformaciju čak i nakon ponovljenih teških prijelaza osovine
- Ne olabavi se pod vibracijama za razliku od vijčanih mehaničkih spojeva
