Opis
Tehnički parametri
Sustav pričvršćivanja šine E Clip

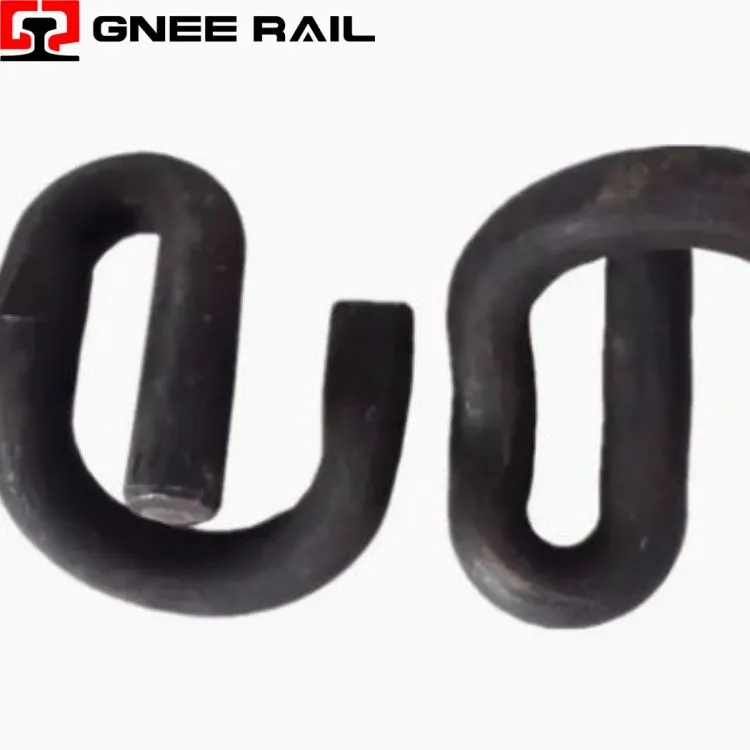

Željeznička E-Clip je elastična opružna kopča s prepoznatljivom geometrijom u obliku epsilon-, dizajnirana za sustave betonskih pragova. Proizveden od opružnog čelika visokog stupnja-preciznim oblikovanjem i toplinskom obradom, pruža trajnu silu stezanja kroz elastično otklanjanje. Dizajn zatvorene-petlje osigurava pozitivno zadržavanje unutar-na ramenima, isporučujući pouzdano obuzdavanje tračnice za velike-brzine, teške-tegotine i masovni prijevoz širom svijeta.
Tehničke specifikacije:
| Parametar | Specifikacija | Indikator izvedbe |
|---|---|---|
| Geometrijski oblik | Epsilon (ε) profil | Tri{0}}zonska raspodjela naprezanja |
| Grade materijala | Opružni čelik 60Si2Mn / 55Si7 | Tvrdoća 42-48 HRC |
| Sila stezanja | 11-15 kN po stezaljci | <15% relaxation after 5M cycles |
| Elastični otklon | 18-22 mm okomito kretanje | Omogućuje poravnanje staze |
| Zaštita od korozije | Premaz od ljuskica-cinka od aluminija | >1000 sati slanog spreja |
| Život umora | >5 milijuna ciklusa | EN 13146-4 certificiran |
Perspektiva instalacije i održavanja:
- Oblik ipsilona (ε) stvara oprugu s više-radijusa koja raspoređuje naprezanje savijanja na tri različite zone savijanja.
- Zatvorena-heometrija pete čvrsto se zaključava u džep na ramenu, sprječavajući izbacivanje pod visoko{1}}frekventnim vibracijama.
- Progresivna krutost opruge pruža popustljiv odgovor pod normalnim opterećenjima, istovremeno pružajući čvrsto ograničenje tijekom ekstremnog pomaka tračnice.
- Simetrična konfiguracija ruke osigurava uravnoteženu silu stezanja s obje strane podnožja tračnice za dosljedno zadržavanje širine širine.
Održavanje i operativna perspektiva
- Silicij-manganski opružni čelik (60Si2Mn / 55Si7) pruža ravnotežu tvrdoće-žilavosti potrebnu za cikličko opterećenje.
- Vru-oblikovanje usklađuje zrnatu strukturu s putanjom naprezanja stezaljke, stvarajući neprekinute putanje opterećenja za produljeni vijek trajanja.
- Kontroliranim kaljenjem i popuštanjem postiže se tvrdoća 42-48 HRC s ujednačenom mikrostrukturom po cijelom presjeku.
Gnee Professional dobavljač
