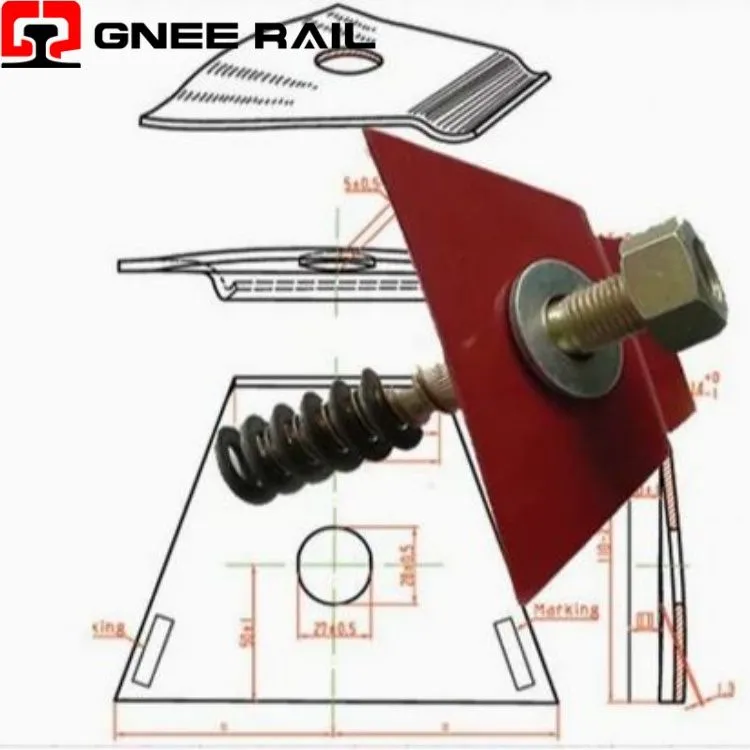

Nabla klip od ugljičnog čelika

Željeznička obujmica koristi se za pričvršćivanje tračnica na temeljnu ploču zajedno s betonskim pragom. Za pričvršćivanje tračnica na podnožnu ploču ili prag koristi se niz različitih tipova-čvrstih stezaljki, od kojih je jedna uobičajena E stezaljka koja ima oblik zdepaste spajalice. Još jedna je SKL zatezna stezaljka, koja je također najraširenija vrsta u cijelom svijetu. Drugi poput KPO Clamp i Nabla Clip, također se koriste u različitim situacijama.

Opis

Tehnički parametri

↵Sustav pričvršćivanja tračnica Nabla

Isječak željezničke Nabla je atrokutasti -formirani sustav pričvršćivanja opružnog čelikanazvan po svom osebujnom∇-geometrija oblikakoji pretvaravertikalni otklon tračnice u dopunsku horizontalnu silu stezanja- jedinstven među svim spojnim elementima za tračnice kaojedina kopča koja povećava bočno zadržavanje pod dinamičkim opterećenjem, thesamo kopča ugrađena udarcem čekića u fiksno rame bez navojnih komponenti ili zasuna, ijedini sustav pričvršćivanja certificiran prema EN13481-2 Kategorija C za oštre zavoje do R150m

Tehničke specifikacije:

Način neuspjeha	Pogođena komponenta	Prag / Limit	Poteškoće u otkrivanju	Posljedica
Mikro{0}}pukotina na vrhu	Unutarnji radijus spojnice	Impact off-centre >5 mm	Nevidljiv do prijeloma (18 mjeseci)	Iznenadni potpuni prijelom; bez prethodnog otklona
Kaljenje radom nakovnja	Džep na ramenu	Hardness >350 HB	Zahtijeva terenski ispitivač tvrdoće	Energija udara odražava; novi isječak frakture rano
Ponosna instalacija	Sjedište za kopče	Flush >0,5 mm ponosno	Vizualno; ravnalo	Toe load 8 kN vs 12 kN; rail creep >3 mm/godišnje
Neusklađenost metalurgije	Materijal klipa	60Si2MnA naspram 55Si7	XRF identičan; Potreban OES ugljik	Hladni prijelom ili ubrzano trošenje prstiju
Neusklađenost generacija	Sučelje kopča/rame	Pocket depth Δ >0,8 mm	Mjerenje čeljusti	Pre-vožnja ili-nisko sjedalo; pogreška sile ±25%
Puzanje mjerne pregrade	PA66+30%GF izolator	Thickness loss >2,0 mm	Mjerilo na podnožju tračnice	Lateral slop >1,5 mm; proširenje kolosijeka

Raspon izvedbe:

Osjetljivost na udarac čekića- Nabla jejedini glavni sustav kopči koji je još uvijek instaliran maljem(2–3 udarca). Energija udarca: 80–120 J. Udar izvan-centra (<5 mm from heel centre) induces lokalna plastična deformacija na boku vrha. Dubina mikro-pukotine: 0,1–0,3 mm. Razdoblje razmnožavanja: 12–18 mjeseci. Kvar: iznenadan, bez vidljivog prethodnog upozorenja.

Poremećaj trošenja nakovnja- Radna površina ramenog nakovnja-otvrdne pri ponovljenom umetanju kopče. Tvrdoća se povećava sa 220 HB na 380 HB nakon 500 ciklusa. Radom-kaljeni nakovanjviše ne apsorbira energiju udarca- energija reflektira se u vrh isječka. Posljedica: nova kopča ugrađena u staro rame → prijelom nakon 1,2 milijuna ciklusa u odnosu na 5 milijuna ciklusa certificiranih.

Održavanje i operativna perspektiva

Inverzno pojačanje otklona- Opterećenje kotača pritišće podnožje tračnice 1–2 mm. Nabla kosih nogupretvorite ovaj okomiti pokret u bočnu kontrakciju od 0,5–1,0 mmna prstu spojnice, povećavajući horizontalnu silu stezanja za15–25% pod opterećenjem. Nijedan drugi pričvršćivač ne pokazuje negativno ponašanje Poissonovog omjera.
Akcija klina u tri-točke- Isjeci kontakte natri otvrdnute zone: dva sidra za petu u džepovima na ramenima, jedan nožni prst na rubu stopala. Okomito opterećenje pokreće nožni prstdublje u kut noge tračnice, stvarajući samo{0}}energizirajući stisak. Ova radnja klina osigurava40–60% veće uzdužno zadržavanjenego simetrične kopče ekvivalentnog opterećenja prstiju.
