↵Sustav za pričvršćivanje šine Nabla

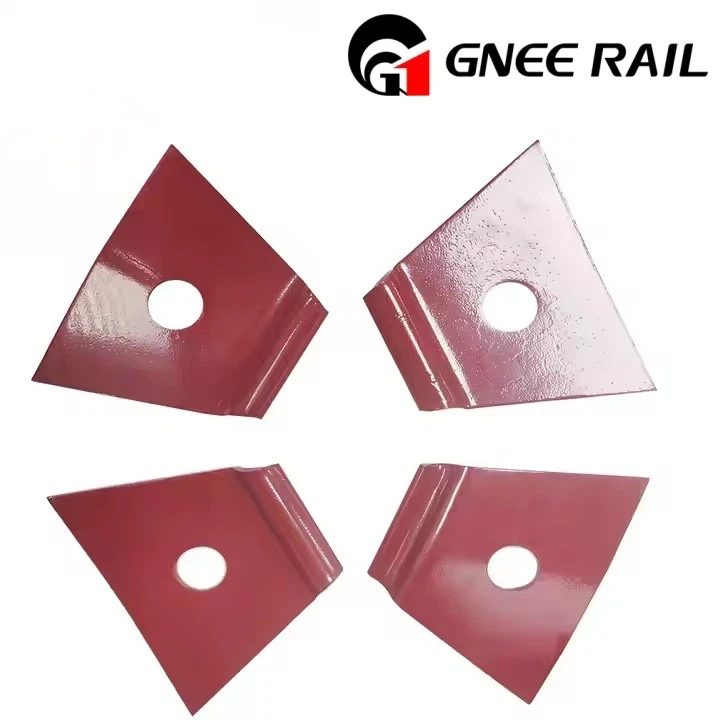

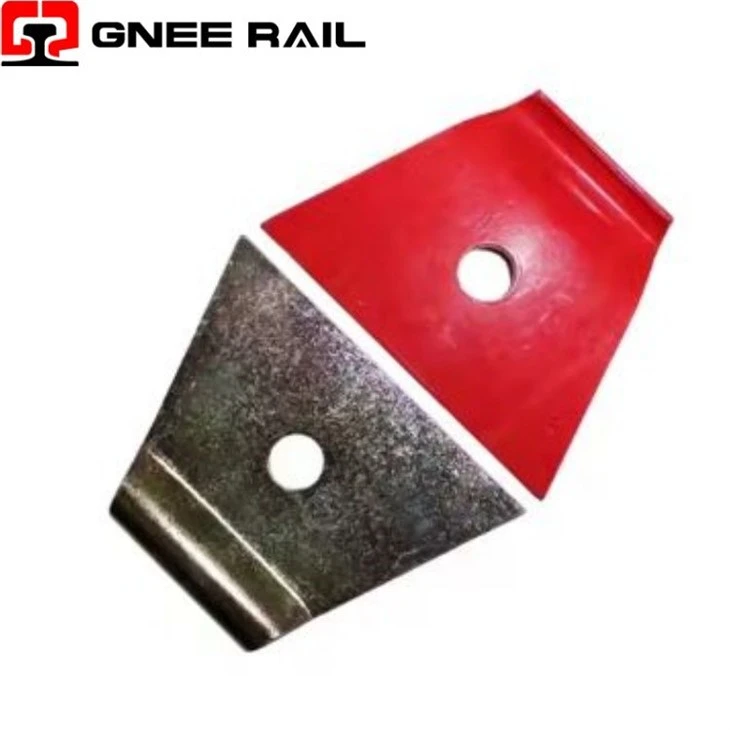

Željezničke Nabla kopče, prepoznate po svom prepoznatljivom trokutastom (nabla, ∇) poprečnom-presjeku, precizno su-projektirane elastične kopče. Oni čine jezgru modernih sustava za pričvršćivanje tračnica, pričvršćujući tračnice na betonske pragove ili čelične temeljne ploče. Njihova primarna funkcija je održavanje dosljednog kolosijeka, prigušivanje vibracija, apsorbiranje dinamičkih sila i pružanje električne izolacije, osiguravajući stabilnost i sigurnost kolosijeka.
Tehničke specifikacije:
| Oznaka modela | Tipično opterećenje prstiju (kN) | Raspon dinamičke krutosti (kN/mm) | Primarni materijal i zaštita | Sukladni standard / sustav | Idealan profil aplikacije |
|---|---|---|---|---|---|
| Vossloh W 30 | 22 - 25 | 90 - 110 | Opružni čelik (SUP9A), cinkova ljuskica | EN 13481-5 | Rudarski vodovi-za teški prijevoz, koridori s ekstremnim opterećenjem. |
| Pandrol 'e' Clip | 10 - 12 | 40 - 50 | Nehrđajući čelik (AISI 301) | ŠAKA 6-4 (SAD) | Laka željeznica (LRT), ulični{0}}tramvaji. |
| RN Nabla HSR | 14 - 16 | 70 - 80 | Legirani opružni čelik, Dacromet premaz | TB/T 3396 (Kina HSR) | Namjenske-brze putničke linije (250-350 km/h). |
| Stedef Delta | 12 - 14 | 50 - 60 | SAE 5160 čelik, epoksi-poliesterski prah | UIC 864-5 | Mješovite-prometne magistrale,-zone visokog prianjanja. |
| Izolacija niskog-profila | 8 - 10 | 30 - 40 | Galvanizirani čelik / inženjerski polimer | Vlasnički | Ugrađeni sustavi u betonske kolovoze mostova s ograničenom dubinom. |
Scenariji primjene
Kolosiječni sustavi bez balasta (pločasti kolosijek):Standardni pričvršćivač za izravno ugrađivanje tračnica u betonske ploče na-brzinskim prugama i mostovima, nudi superiorno uzdužno ograničenje i minimalno pogoršanje geometrije kolosijeka.
Visoko{0}}tovarna dvorišta i ranžirne stanice:Odabrani zbog svoje otpornosti na "puzanje tračnica" uzrokovano čestim ubrzavanjem i kočenjem teških teretnih vagona, održavajući poravnanje tračnica pod teškim radnim stresom.
Elektrificirane željezničke zone (AC/DC):Njihove integrirane izolacijske komponente (izolatori ramena, ploče) bitne su za održavanje integriteta strujnog kruga i sprječavanje struja curenja u elektrificiranim hodnicima.
Održavanje i operativna perspektiva
- Načini kvarova i pregled:Primarno održavanje uključuje vizualnu provjeru radi otkrivanja pukotina uzrokovanih naponskom korozijom, plastične deformacije (spljoštenost) ili degradacije pratećeg polimernog izolatora. Neuspjeh je obično postupan i predvidljiv.
- Čimbenici degradacije okoliša:Životni vijek ovisi o izloženosti vlazi,-solima za odleđivanje i lutajućim električnim strujama, koje mogu ubrzati koroziju unatoč zaštitnim premazima.
- Razmatranja vruće klime:U regijama s ekstremnim temperaturnim varijacijama, odabir materijala (npr. specifične legure čelika) je ključan kako bi se spriječio gubitak napetosti opruge ili krti lom.
Gnee Professional dobavljač
