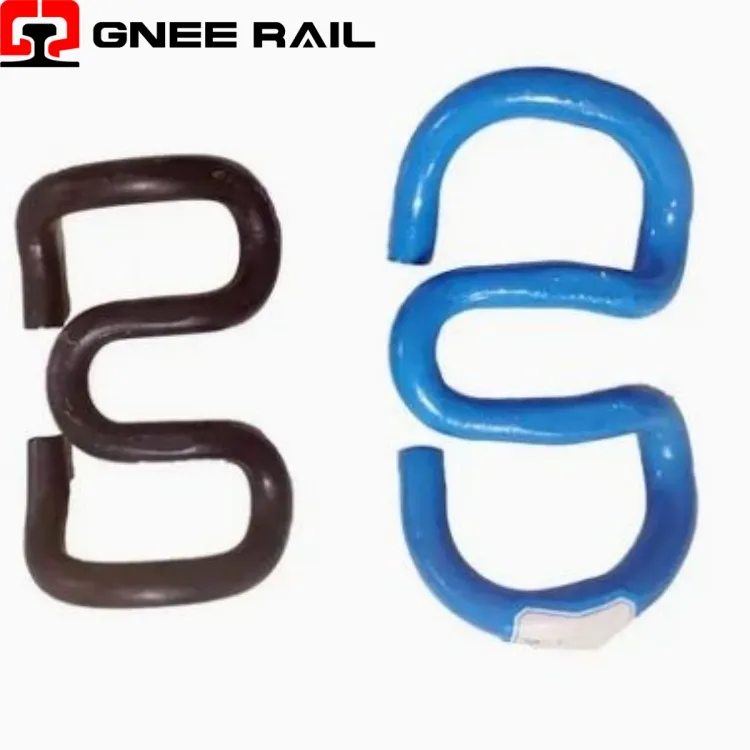

SKL kopče od ugljičnog čelika

Željeznička obujmica koristi se za pričvršćivanje tračnica na temeljnu ploču zajedno s betonskim pragom. Za pričvršćivanje tračnica na podnožnu ploču ili prag koristi se niz različitih tipova-čvrstih stezaljki, od kojih je jedna uobičajena E stezaljka koja ima oblik zdepaste spajalice. Još jedna je SKL zatezna stezaljka, koja je također najraširenija vrsta u cijelom svijetu. Drugi poput KPO Clamp i Nabla Clip, također se koriste u različitim situacijama.

Opis

Tehnički parametri

↵Sustav pričvršćivanja tračnica skl

Željeznički SKL isječak je aOpružni-čelični zatvarač u obliku omega-otporan na napetostkoji djeluje krozdefinirani elastični otklon između lijevanog-u ramenu i T-vijka ili zateznog sidra sa šiljkom- jedinstveno među svim spojnicama za tračnice kaosamo dizajn koji zahtijeva pred-sastavljanje u ne-napetom "parkiranom položaju" prije-aktivacije na mjestu, thesamo stezaljka gdje je sila stezanja postavljena momentom-kontrolirane napetosti navoja, a ne geometrijskim otklonom

Tehničke specifikacije:

Način neuspjeha / zamka	Pogođena varijanta	Glavni uzrok	Poteškoće u otkrivanju	Posljedica
Puzanje navoja tipla	SKL15, SKL18	PA66 opuštanje pod opterećenjem	Provjera zakretnog momenta očitava se normalno; sila niska	Rail creep >3 mm/godina; CWR rizik od izvijanja
Pucanje džepa na peti	Potpuno betonski prag	Smrzavanje-otapanje + ulazak vode	Mjerač širine džepa	Rotacija isječka; podizanje nožnih prstiju; prijelom noge
T-zamor vijka savijanjem	SKL12	Ne{0}}okomita instalacija	Samo praćenje-kuta zakretnog momenta	Odvajanje glave vijka; izbacivanje isječka
Zamjena 38Si7 i 60Si2CrA	SKL12/15 izvoz	Prijevara s certifikatom mlina	XRF identičan; zahtijeva OES ugljik	Europa: brzo trošenje; Kina: krtost
Neusklađenost oblika niti	SKL15 vijak/tipla	M22 u odnosu na 7/8"-9 UNC zabuna	Mjerač koraka navoja obavezan	Unakr-navoj; 80% gubitka-izvlačenja
Zamjena ekscentrične igle	SKL12 podešavanje	Opskrba koja nije-Vossloh "kompatibilna".	Vizualno: centriranje igle u odnosu na pomak	Mogućnost podešavanja nulte širine

Raspon izvedbe:

Puzanje navoja tiple (nevidljivo)- Navoji plastičnih tipli popuštaju pod trajnim vlačnim opterećenjem. SKL15 instaliran na 200 Nm → nakon 5 godina,zaostala sila stezanja 12–13 kNunatoč tome što je provjera momenta pokazala 200 Nm. Razlog: trenje se povećalo, napetost nije. Dijagnoza zahtijevatest podizanja-(izmjerite silu kada se vrh kopče samo odvoji od tračnice).

Proširenje korozije petnog džepa- Voda zarobljena u džepovima ramena (betonski pragovi). Ciklusi smrzavanja-odmrzavanjarubovi džepova 0,2–0,5 mm/god. Potpora za petu je izgubljena → kopča se okreće pod opterećenjem → prsti se podižu 0,3 mm/ciklus → trzanje od udarca → prijelom noge pri 2M ciklusa (certificirano 5M). Detekcija: širina džepa > nominalna +2 mm.

Održavanje i operativna perspektiva

DIN 17221 u odnosu na GB/T 1222 Metalurgija- Europski SKL:38Si7(0,35–0,42% C), duktilnost-usmjereno. kineski SKL:60Si2CrA(0,56–0,64% C), snaga-fokusirana.Nije ekvivalentno. 38Si7 u-kineskom koridoru velike brzine → brzo trošenje prstiju (mekši). 60Si2CrA u europskom tunelu → rizik od vodikove krtosti (veća tvrdoća, Zn osjetljiv na krtost).
Zabuna u obliku navoja M22- SKL15 navodiM22-6gvijak,M22-6Htipla. Grubo metričko:Korak 2,5 mm. AREMA 7/8"-9 UNC:9 TPI (2,82 mm). Pogreška pri nabavi: naručivanje "M22" od sjevernoameričkog dobavljača → prima7/8"-9 UNC(21,9 mm OD, 2,82 mm korak). Prva 3 konca se zahvate, a zatim zaglave. Cross{5}}threading zajamčen.
SKL12 Ekscentrična igla Regionalni monopol- Bočno podešavanje putemekscentrični konusni zatikje u vlasništvuVossloh SKL12 Zw700 sustav. Identičan-izgled ima SKL12 drugih proizvođačakoncentrični zatik→ nema podešavanja. Naručeno kao "SKL12 kompatibilno" → isporučeno ne-podesivo → odbijanje stranice 100%.
