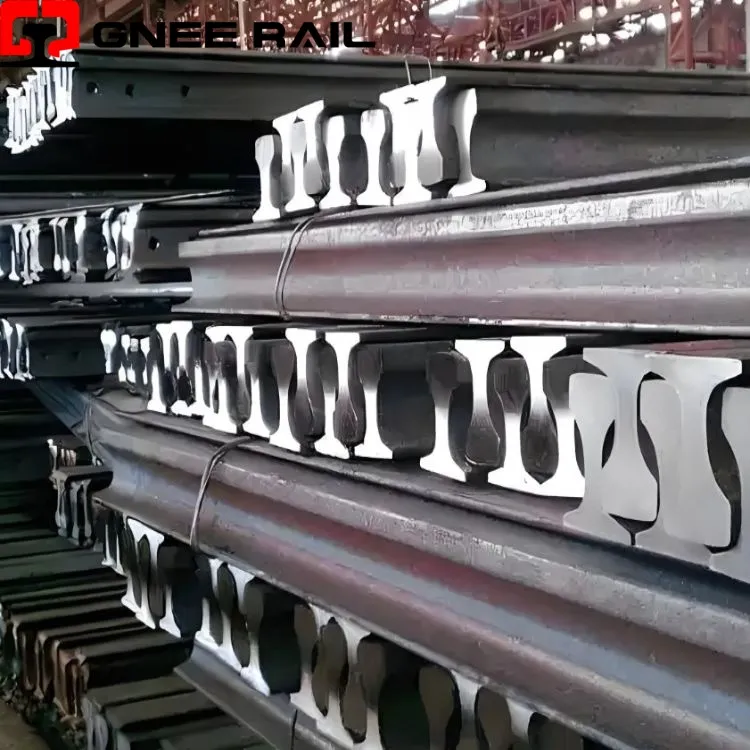

AREMA 136lb 136RE TR68 čelična tračnica

U terminologiji željezničkog inženjerstva, broj "136" predstavlja nominalnu težinu tračnice. Označava da tračnica teži točno 136 funti po jardu. Sufiks "RE" označava standardni profil Američke željezničke udruge. Stoga se pojmovi tračnica AREMA 136RE i tračnica od 136 lb odnose na potpuno isti industrijski proizvod. Nadalje, u međunarodnom rudarskom sektoru-osobito u Brazilu i drugim dijelovima Južne Amerike zemlje-ovaj identični profil tračnica često se navodi kao tračnica TR68.

U usporedbi s lakšim dionicama poput115REili132RE, teška tračnica 136RE ima mnogo deblju mrežu i dublju glavu. Ovaj robusni konstrukcijski dizajn aktivno se odupire silama savijanja koje uzrokuju masivni teretni vlakovi.

AREMA modeli tračnica:

GNEE ŠIRNICAisporučite ovu AREMA standardnu ​​čeličnu tračnicu za praćenje izvođača radova i rudarskih korporacija diljem svijeta, osiguravajući pouzdanu izvedbu u najtežim uvjetima.

Timovi za projektiranje i izgradnju željeznica oslanjaju se na točne podatke kako bi planirali skretnice i odabrali prikladne tračnice.U GNEE RAIL-u, održavamo strogu kontrolu nad tolerancijama kotrljanja tračnica. Ispod su točne dimenzije i inženjerski parametri za tračnicu 136RE.

Nabavite nacrte za tračnicu 136RE

136RE tračnica(ili TR68) je 67,50 kg/m tračnica za-teška opterećenja proizvedena prema AREMA standardima, obično koristeći visoku{3}}čvrstoćuugljik (0,74–0,86%)imangan (0,75–1,25%)čelika kako bi se osigurala otpornost na trošenje, sa standardnom vlačnom čvrstoćom od preko 983MPa i tvrdoćom po Brinellu većom ili jednakom 310HBW. Široko se koristi za teške{3}}tegobe, glavne vodove i tračnice za dizalice zbog svoje robusne konstrukcije.

Ako imate posebne zahtjeve za duljinu ili materijale veće čvrstoće, molimokontaktirajte nasza posebnu izradu po narudžbi.

136RE tračnicaiASCE60tračnice se značajno razlikuju u težini, primjeni i čvrstoći dizajna. 136RE je tračnica za-teške uvjete rada (~136 lb/yd) dizajnirana za-opterećene magistralne vodove i rudarstvo, dok je ASCE60 tračnica za -lake uvjete rada (~60 lb/yd) koja se koristi za industrijske primjene, dizalice ili lake željeznice. 136RE naglašava dugovječnost pod gustim prometom, dok ASCE60 daje prednost niskim troškovima i jednostavnom održavanju.

Težina i nosivost:

• 136RE: Teška tračnica, često teži oko 136 funti po jardu (~67,5 kg/m). Prikladno za velika osovinska opterećenja i magistralne-brzine.

• ASCE60: Laka željeznica, težine otprilike 60 funti po jardu (~29,8 kg/m). Dizajniran za manje-brzine, lakše-primjene.

Primjena dizajna:

• 136RE: Široko korišten na američkom tržištu za teške{1}}teretne željeznice, rudarske tračnice i teške-industrijske sustave.

• ASCE60: Koristi se za tračnice za dizalice, mali industrijski transport i tvorničke aplikacije s-manjim teretom.

Strukturni profil:

• 136RE (AREMA): Izgrađen prema standardima American Railway Engineering and Maintenance-of-Way Association, odlikuje se robusnim dizajnom za gust promet, kao što je velika glava za otpornost na habanje.

• ASCE60: Slijedi starije standarde Američkog društva građevinskih inženjera, fokusirajući se na jednostavan profil za lakšu uslugu.

Karakteristike izvedbe:

• 136RE: Superiorna otpornost na trošenje, visoka tvrdoća i dizajnirana za otpornost na zamor tijekom vremena.

• ASCE60: Niža vlačna čvrstoća u usporedbi s teškim tračnicama, pogodna za manje frekvencije i manja opterećenja.

Prijevoz teških čeličnih tračnica zahtijeva profesionalno logističko planiranje. Imamo veliko iskustvo u sigurnoj isporuci tračnica od 136 lb u luke diljem svijeta.

• Sigurno grupiranje:Tračnice su čvrsto povezane pomoću-čeličnih traka ili čelične užadi. To sprječava pomicanje i oštećenje zbog trenja tijekom oceanskog prijevoza.

• Dostava kontejnera:Za duljine ispod 11,8 metara (kao što je standardna duljina od 39 stopa), tračnice sigurno utovarujemo u standardne kontejnere od 40 stopa ili otvorene{3}}kontejnere. Koristimo specijalizirano drveno drvo za ravnomjernu raspodjelu težine na pod kontejnera.



• Grupna dostava:Za iznimno-duge tračnice (primjerice 80 stopa ili dulje), organiziramo izravan utovar na brodove za rasuti teret, osiguravajući sigurno rukovanje lučkim dizalicama.

• Zaštita od korozije:Za duga pomorska putovanja možemo nanijeti lak protiv hrđe ili zaštitnu boju na željezničku mrežu i bazu na vaš zahtjev.

GNEE ŠIRNICAspecijalizirana isključivo za proizvodnju i obradu čeličnih tračnica. U potpunosti smo usredotočeni na zahtjeve inženjeringa tračnica, osiguravajući precizne profile tračnica, prilagođenu strojnu obradu i certificiranu kvalitetnu dokumentaciju za globalne željezničke projekte.

1. Sveobuhvatni profili i inventar tračnica

Ne isporučujemo samo jedan određeni profil. Proizvodimo i skladištimo međunarodne željezničke standarde uključujući AREMA, EN, DIN, JIS, AS i GOST.

Zatražite ponuduza specifične profile tračnica

2. Napredna proizvodnja tračnica

Naše proizvodne linije koriste univerzalnu tehnologiju valjanja i kontrolirane procese hlađenja. Sposobni smo proizvesti tračnice za lake tračnice, tračnice za-tegobe i tračnice za ekstra-teške dizalice. Ovisno o vašim zahtjevima za stazom, proizvodimo i standardne karbonske tračnice i -očvrsnute (HH) tračnice kako bi izdržale veliko trenje kotača.

3. Strogo testiranje gotovih proizvoda

Provodimo rigorozno post{0}}testiranje proizvodnje. Svaka šina prolazi 100% kontinuirano ultrazvučno ispitivanje (UT) kako bi se otkrile sve unutarnje pukotine ili metalurške greške. Izvršavamo lasersko dimenzionalno skeniranje, mehaničku provjeru ravnosti i ispitivanje-težine pada kako bismo osigurali da tračnice zadovoljavaju točne tolerancije vaših lokalnih željezničkih vlasti.

4.-Usluge kućne prilagodbe

Tračnice obrađujemo točno prema vašim inženjerskim nacrtima. Naš je pogon opremljen CNC strojevima za izvođenje preciznog rezanja prilagođenih duljina (uključujući rezove pod kutom) i pred{1}}bušenje rupa za riblje vijke.

5. One-Stop Matching Spojni

Proizvodimo odgovarajuće pričvrsne elemente za svaki profil tračnica koji proizvodimo. Možete nabaviti točne spojne ploče, spojne šipke (ribaste ploče), vijke za tračnice i spojnice za tračnice izravno iz naše tvornice. Ovo jamči 100% dimenzionalnu kompatibilnost tijekom montaže tračnica.

željeznička kravata palte

tračnički vijak

željeznička riblja ploča

spojnica za tračnicu

6. Globalni certifikati i dokumentacija

Naš proizvodni proces reguliran je normom ISO 9001. Uz svaku isporuku dajemo EN10204 3.1 potvrdu o ispitivanju mlina, s detaljima točne kemijske analize i rezultata fizičkog ispitivanja. Nadalje, naši željeznički proizvodi ostajuTSI(Tehničke specifikacije za interoperabilnost) certifikat i uspješno proći-inspekcije trećih strana od agencija kao što suSGSi BV na zahtjev klijenta.

GNEE ŠIRNICAproizvodi visoko{0}}kvalitetne čelične tračnice. Imamo snažne proizvodne kapacitete. Nudi konkurentne cijene i pouzdanu dostavu. Svaka tračnica zadovoljava međunarodne standarde. GNEE RAIL također pruža profesionalne izvozne usluge. To osigurava glatku logistiku i zadovoljstvo kupaca.

GNEE RAIL izvoziS20 čelične tračnice u Indoneziju. Ove se tračnice često koriste za laku željeznicu i industrijske rudarske linije. Također smo isporučili 426 tona60 LBtračnicama do Meksika. Ta je specifikacija uobičajena za lučke i industrijske kolosiječne sustave.UIC54tračnice su poslane u Vijetnam. Ovaj profil odgovara nadogradnjama željeznica standardnog kolosijeka u regiji. Još jedna narudžba od40 LBtračnice su otišle u Peru. Te tračnice opslužuju rute uskog kolosijeka u planinskim rudarskim područjima. GNEE RAIL također je isporučio 150 tonaCR73tračnice za Vijetnam. Tip CR73 dizajniran je za velika opterećenja i veliku gustoću prometa.

• Što znači tračnica od 136 lb?

O: Šina od 136 lb (točnije 136 RE ili TR68) je željeznička tračnica za-teška opterećenja koja teži 136 funti po jardu (približno. 67.4 kg/m ili 1,5 lb/inču). Dizajniran je za velike-brze, teške-tegove i glavne željezničke pruge, s visinom od 185,74 mm i debelim, robusnim strukturalnim svojstvima da izdrži velika okomita opterećenja i dinamički stres.

• Koliko je visoka tračnica 136?

O: 136RE tračnica (ili tračnica od 136 lb/yd) obično ima visinu od 185,74 mm (7,31 inča). To je standardna željeznička tvrtka American Railway Engineering and Maintenance-of-Way Association (AREMA) za teške-opterećenja, koja ima širinu baze od 152,4 mm i širinu glave od 74,61 mm.

• Koliko je velika kranska tračnica od 135 lb?

O: Kranska tračnica od 135 lb (CR135) specijalizirana je čelična tračnica koja se primarno koristi za-sletne staze nadzemnih dizalica za teška opterećenja i industrijske primjene. Ima nominalnu težinu od 135 lbs/jardu (67,39 kg/m), sa standardnom visinom od 5,75 inča (146,05 mm) i širinom glave od 3,438 inča (86.5 mm).

• Koja je glavna razlika između tračnice 132RE i tračnice 136RE?

O: Dok obje imaju istu širinu baze (6 inča), visina šine 136re je nešto viša, a glava joj je deblja. To omogućuje 136RE da nosi veća osovinska opterećenja i nudi dulji vijek trajanja prije nego što je potrebna zamjena.

• Trebam li izabrati Standard Carbon (SS) ili Head Hardened (HH) za moju šinu od 136 lb?

O: Ovisi o vašem izgledu staze. Standard Carbon vrlo je isplativ-i savršen za ravne glavne staze. Međutim, ako vaša željeznica ima oštre zavoje ili podnosi ekstremnu tonažu (poput rudarskih vlakova), preporuča se tračnica s ojačanom glavom kako bi izdržala veliko trenje kotača.

• Možete li nabaviti odgovarajući pribor za tračnice za šinu AREMA 136RE?

O: Da, mi smo-dobavljač materijala na jednom mjestu. Uz tračnicu od 136 funti, isporučujemo savršeno usklađene AREMA spojne ploče, standardne spojne šipke, šiljke za-tračnice za teške uvjete rada i elastične stezaljke za tračnice. Kupnjom cijelog seta od nas uklanjaju se problemi s kompatibilnošću tijekom instalacije.

• Može li vaša tvornica unaprijed-izbušiti rupe za riblje vijke na dijelu tračnice 136re?

O: Da, apsolutno. Pružamo usluge preciznog CNC bušenja u našoj tvornici. GNEE RAIL može bušiti standardne šablone s 4-rupe ili 6 rupa na krajevima tračnica strogo u skladu sa standardima AREMA, osiguravajući jednostavnu ugradnju spojnih šipki na licu mjesta.

• Koje ću dokumente o kvaliteti dobiti prilikom kupnje tračnice TR68?

O: Pružamo potpunu transparentnost. Uz svaku pošiljku dobit ćete potvrdu o ispitivanju mlina (MTC 3.1). Ovaj dokument uključuje točnu kemijsku analizu, rezultate ispitivanja mehaničkih svojstava i izvješće o čistoći ultrazvučnog ispitivanja (UT) za vašu određenu seriju.

Kontaktirajte odmah

GNEE ŠIRNICApruža usluge izravne obrade i logistike za vaše željezničke narudžbe od 136 lb. Izvršavamo precizno rezanje (kao što su standardne duljine od 39 stopa, 40 stopa ili određene duljine skretnica) i bušimo rupe za spojne šipke u našem postrojenju na temelju vaših crteža tračnica. To eliminira potrebu za sekundarnom strojnom obradom na vašem gradilištu.

Kako bismo vam pomogli izračunati proračun projekta, pružamo točne FOB ili CIF troškove pomorskog prijevoza unutar 24 sata. Sve željezničke pošiljke isporučuju se s EN10204 3.1 potvrdom o ispitivanju mlina. Za detaljnu ponudu pošaljite željenu razinu željeznice, duljinu i tonažu.
